Materialfluss

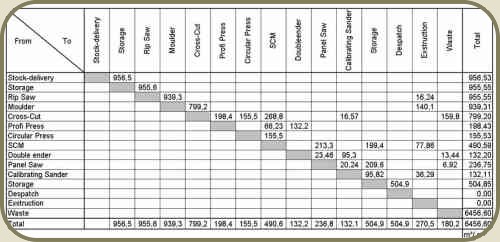

Basis für die Auslegung von Förder- und Transportsystemen ist die benötigte Transportkapazität. Diese Kapazität wird aus einer Transportmatrix ermittelt. Wenn die pauschale Berechnung der benötigten Transportkapazität zu ungenau ist, sollte an dieser stelle eine Produktions / Transport Simulation in Erwägung gezogen werden. Da Normalerweise Transporte nicht nur zwischen 2 Punkten abzuwickeln sind, werden die Mengen an Transportgut in einer Matrix dokumentiert. Die Materialfluss - Matrix (Transportdiagramm) zeigt die Transporteinheiten die während der Zeiteinheit von A nach B transportiert werden.



Die Erstellung der Materialflussmatrix bzw. Materialflusspläne wird schematisch abgehandelt

• Auswahl des Untersuchungsbereichs

• Definition der Transporteinheit

• Definition der Zeiteinheit

• Darstellung der Materialflüsse

• Auswertung

Entfernungsmatrix

Analog wird die Entfernungsmatrix erstellt. Bei der Entfernungsmatrix werden die Entfernungen zwischen den einzelnen Abteilungen, wie in der Materialfluss - Matrix, dargestellt.

Anhand der Materialfluss und Entfernungsmatrix wird mittels Multiplikation die Transportmatrix erstellt. Die resultierenden Erkenntnisse ermöglichen eine genaue Bestimmung des Transport und Zeit - Bedarfs.

Die Transportmatrix ist auch ein Mittel zur Optimierung der Fabrikplanung bzw. der Fertigungsplanung.
